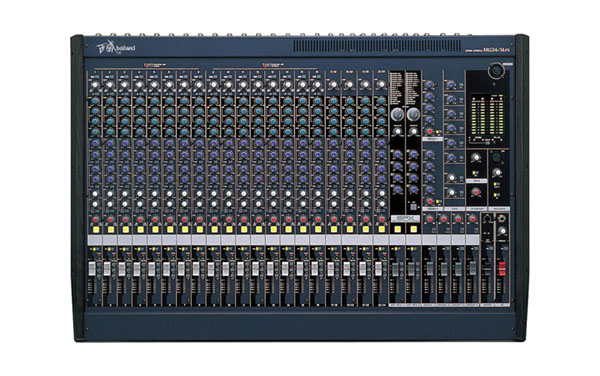

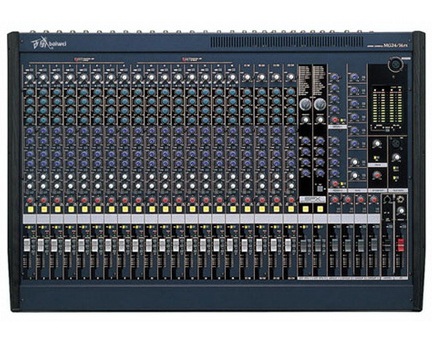

MG24_14FX
MG24/14FX
技术规格:
·频率特性:20 Hz-20 kHz +1 dB，-3 dB @+4 dBu，600 Ω( 最小电平时带增益控制)
·总谐波失真:0.1%(THD+N)@+14 dBu、20 Hz-20 kHz、600 Ω( 最大电平时带增益控制)
·嗡嗡声和噪音:(20 Hz-20 kHz)1
·输入增益= 最大
·输入衰减= OFF
·输入灵敏度=-60 dBu-128 dBu
·等效输入噪音( 通道1 ～ 24(MG32/14FX) / 通道1 ～ 16 (MG24/14FX))-99 dBu
·残留输出噪音(ST，MONO OUT，AUX，EFFECT，GROUP OUT)-83 dBu(87 dB S/N) 名义电平时的ST、MONO、GROUP
·主衰减器；所有通道发送开关设定为关。-78 dBu(82 dB S/N) 名义电平时的AUX
·主控制；最小电平时的所有通道混音控制。
-64 dBu(68 dB S/N)
名义电平时的ST、GROUP 主衰减器和一个通道衰减器。
( 通道1 ～ 24(MG32/14FX) / 通道1 ～ 16 (MG24/14FX))
·单声/ 立体声输入增益控制44 dB 可变
·单声高通过滤器80 Hz 12 dB/ 八度
·通道输入衰减器0 dB/26 dB
·串音(1 kHz):-70 dB，在各输入通道之间;-70 dB，在输入/ 输出通道(CH INPUT) 之间
·单声输入通道均衡化:
·最大变化幅度:3± 15 dB HIGH( 高)10 kHz 渐变
·MID( 中)0.25-5 kHz 峰化
·LOW( 低)100 Hz 渐变
·立体声输入通道均衡化:
·最大变化幅度:3± 15 dB HIGH( 高)10 kHz 渐变
·HI-MID( 高- 中)3 kHz 峰化
·LO-MID( 低- 中)800 Hz 峰化
·LOW( 低)100 Hz 渐变
·内部数码效果: 效果1: 16 个程序、参数控制;效果2: 16 个程序、参数控制
TAP DELAY 控制、脚踏开关(TAP)
·单声低通过滤器80 - 120 Hz 12 dB/ 八度
·单声/ 立体声输入峰值指示灯每个通道一个红色指示灯。当后置均衡信号电平达到+17 dBu 时亮灯。
·单声/ 立体声输入信号指示灯每个通道一个绿色指示灯。当后置均衡信号电平达到-10 dBu 时亮灯。
·电平计:四个12点LED 指示计[ 立体声(L、R)、PFL/AFL、GROUP(1 － 4)]
峰值点：红色指示灯+5、+3、+1 和0 点: 黄色指示灯-1、-3、-5、-7、-10、-15、-20:绿色指示灯
·虚拟DC +48 V 电源
·电源: 230 V AC, 50 Hz
·功率消耗MG32/14FX:120 W, MG24/14FX:100 W
·最大尺寸( W× H × D) MG32/14FX:1027 × 140 × 551 mm, MG24/14FX:819 × 140 × 551 mm
·重量MG32/14FX:22 kg, MG24/14FX:18.5 kg
功能特点
1. 32输入通道(MG32/14FX)/4输入通道(MG24/14FX)
2. 24麦克风+4立体声线路输入(MG24／14FX)/I6麦克
3. 风+4立体声线路输入(MG24／14FX)。
4. l4母线(立体声、4编组、6辅助、2效果器)
5. 低噪音、高精度的麦克风前置放大器
6. 幻像电源开关和接插式输入／输出
7. 3中心段通道均衡(中心频率扫描)和HPF
8. 指示灯ON／OFF开关o
9. 双SPX数码效果器
10. 单通道输出的可扫描LPF
11. 对讲输入
|
